2025/01/22

  • オフィス
  • 工場/倉庫
  • 店舗
  • データセンター
  • 医療
  • 社会インフラ
  • 金融

BLACK BOX、LAN切替器

手動でネットワークを簡単に切り替えられるLAN切替器（ABCスイッチ）をご存じですか？
作業現場で誰でも操作でき、ルータやL3スイッチでの複雑な設定は不要です。

ブラックボックスのLAN切替器は見た目にもわかりやすいダイアル式。
LAN切替器の機能と活用事例を通して、なぜ採用されるのかと、その効果についてご紹介します。

コンテンツ

LAN切替器（ABCスイッチ）とは

LAN切替器（ABCスイッチ）は、複数の異なるネットワーク間のデータ通信を切り替えるデバイスです。
事業所やオフィスで使用され、ネットワークの切り替えを容易に行えます。
物理的な操作でネットワークを切り替えるタイプと、ソフトウェアで制御するタイプがあり、それぞれ直感的操作や高度な設定が可能です。
これにより、効率的なネットワーク管理とデータのセキュリティ保護に寄与します。

LAN切替器（ABCスイッチ）を使用する現場とは？

LAN切替器は多様なシーンでのニーズに応えます。
例えばサーバールームや製造工場内での、本番回線と障害用予備回線の切替や、システム開発の現場での、本番環境とテスト環境の切替など、いろいろな用途で導入されています。
LAN切替器を使用する現場例

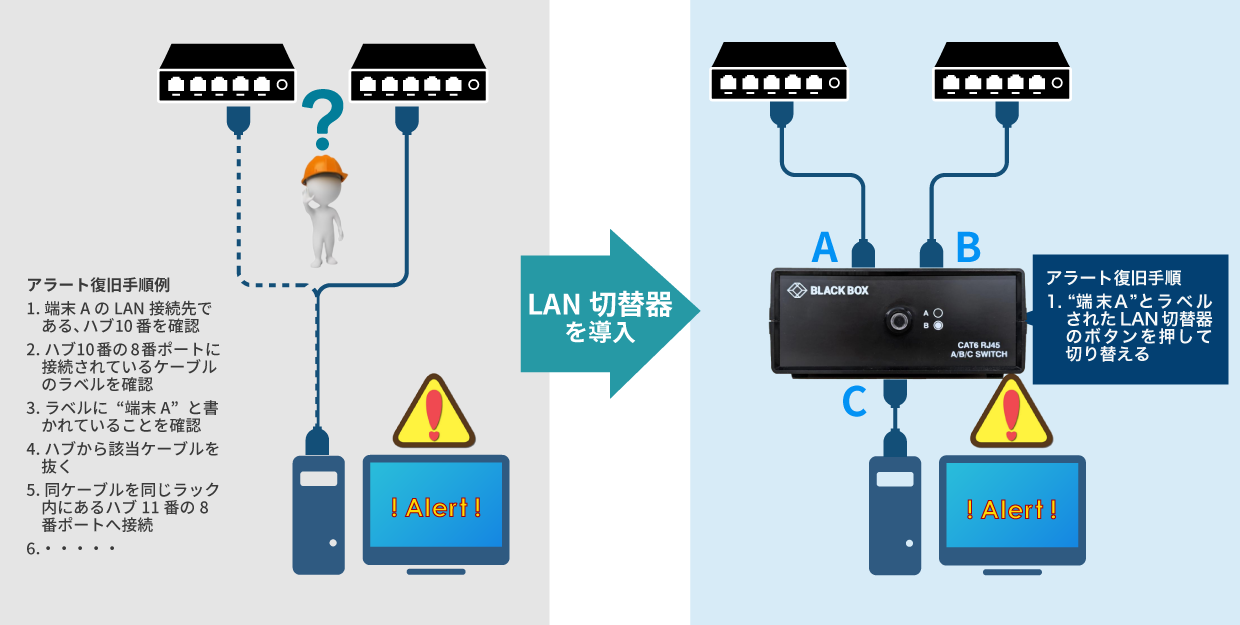

LANケーブルの抜き差しはもう古い？ 手動切替の危険性

障害が発生している経路のLANケーブルを、別のスイッチに差し替えることで対応できますが、この方法ではミスが起きやすく、抜くケーブルを間違えたり、違うスイッチやポートに挿してしまうかもしれません。
LAN切替器を使用しないデメリット

抜線からダイアル切替で確実な切替を実現

LAN切替器を導入することで、手順を簡素化し、誰でもミスなく簡単に切替が可能になります。
LAN切替器の導入のメリット

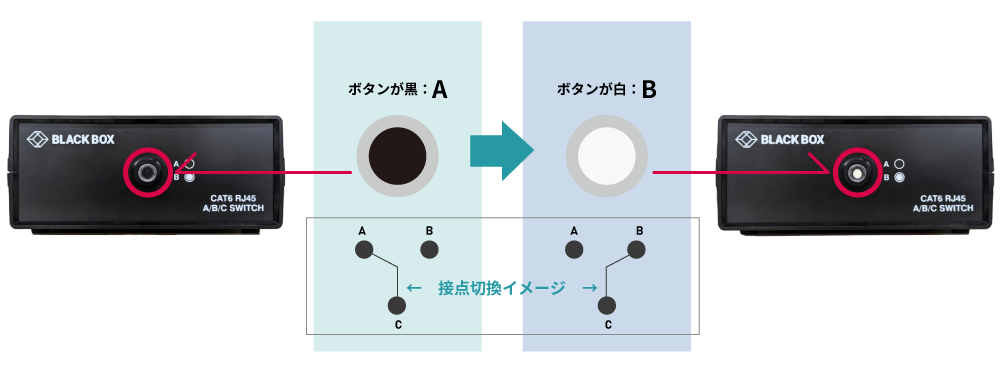

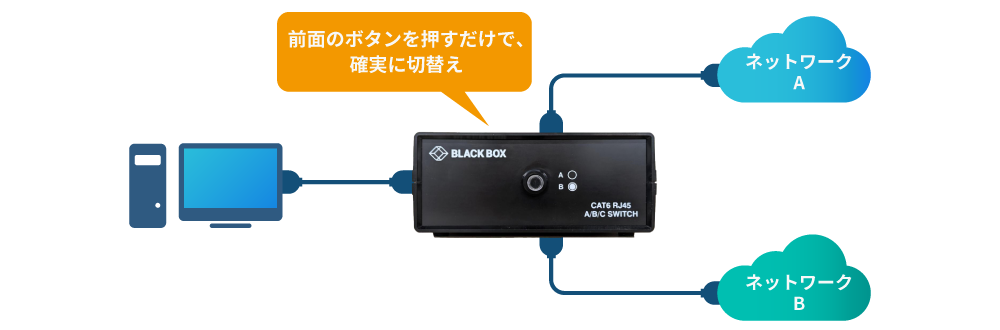

LAN切替器の使い方

LAN切替器の使い方は簡単。
スイッチ本体の前面ダイアルをAからBに回すだけです。（※）
LAN切替器の使い方
※そのため「ABスイッチ」や「ABCスイッチ」とも呼ばれます。
　Cはcommon（共通）の意味がある、とも言われています。（諸説あり）

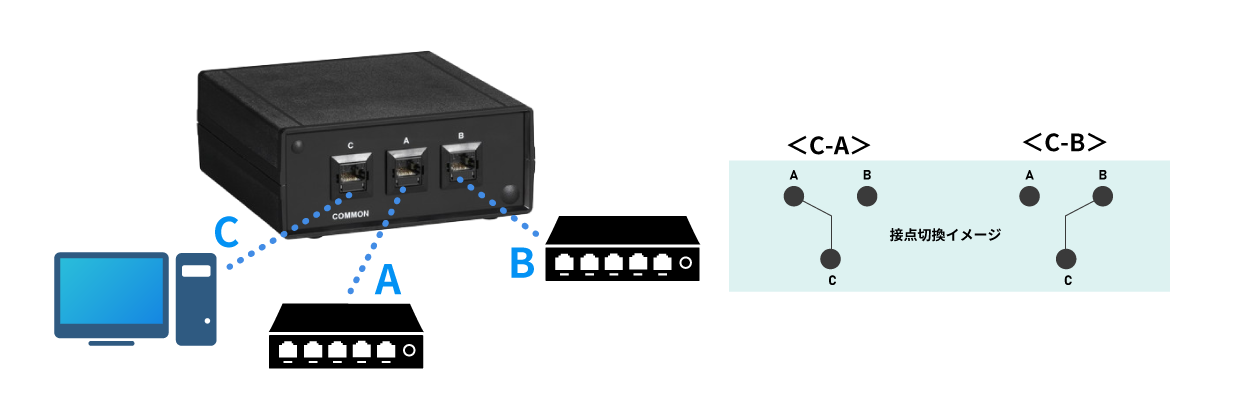

LAN切替器の接続方法

BLACK BOXのLAN切替器は設置も簡単です。
背面側のA、B、CポートにLANケーブルを接続するだけです。
電源は必要ありません。

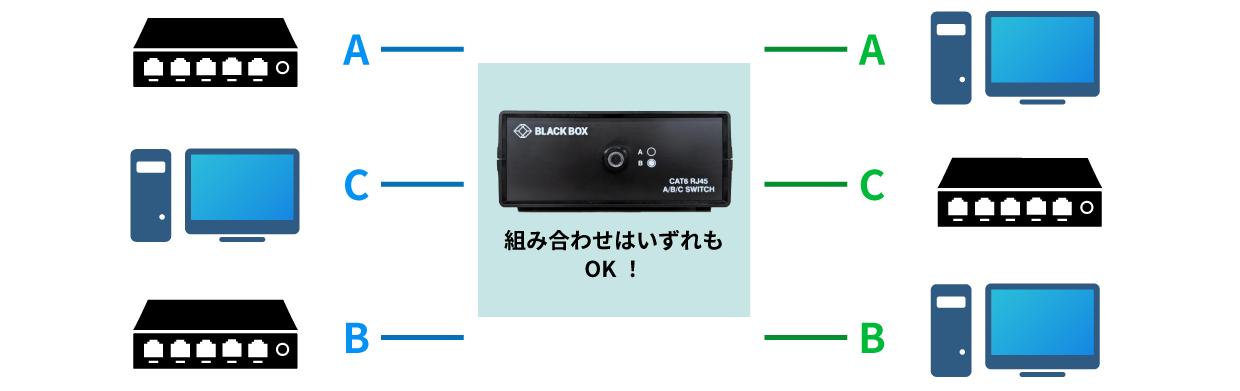

LAN切替器の接続方法 LAN切替器には方向性がございませんので、いずれの接続方法でもご使用可能です。
LAN切替器の接続方法

LAN切替器 ダイアル式 ラインナップ

SWJ1000A


10/100/1000対応
型番：SWJ1000A
SWJ000A


10/100対応
型番：SWJ100A

LAN切替器　その他のラインナップ

ABCだけじゃない、ABCD、ABCDEスイッチ
プッシュボタン型 LAN切替器　10/100/1000/10G　対応
SW1030A


ABCスイッチ（2回線切替）
型番：SW1030A
SW1031A


ABCDスイッチ（3回線切替）
型番：SW1031A
SW1032A


ABCDEスイッチ（4回線切替）
型番：SW1032A

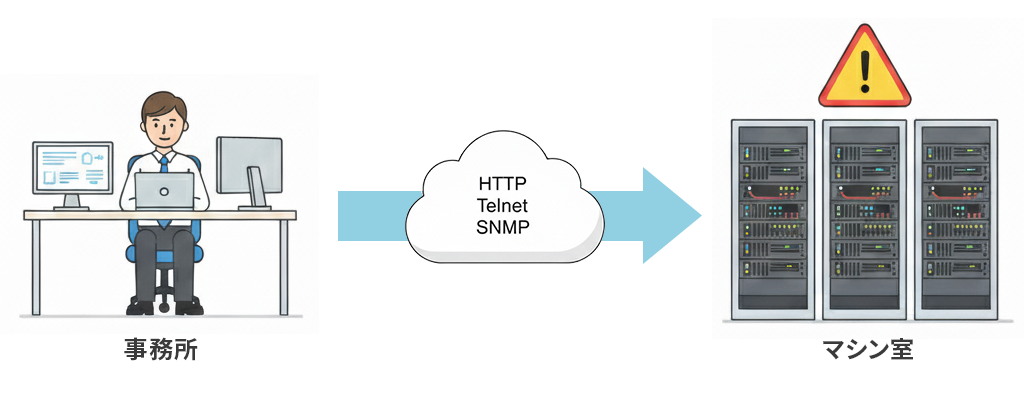

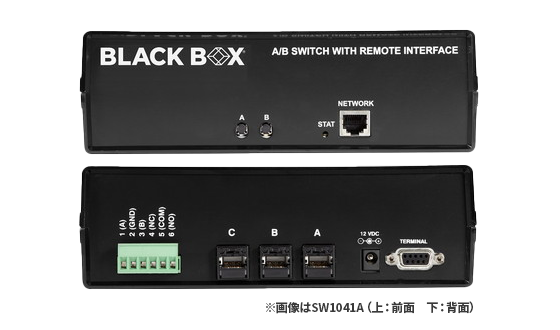

LAN切替器　複数の設備をまとめて切り替えたい

リモート型LAN切替器
型番：NBSALL8MGR


  • ネットワーク経由でコマンドを実行し切替えが可能。
  • 最大8台までのサーバや設備を1Uサイズで収容でき、個別切替え、複数同時切替えに対応。

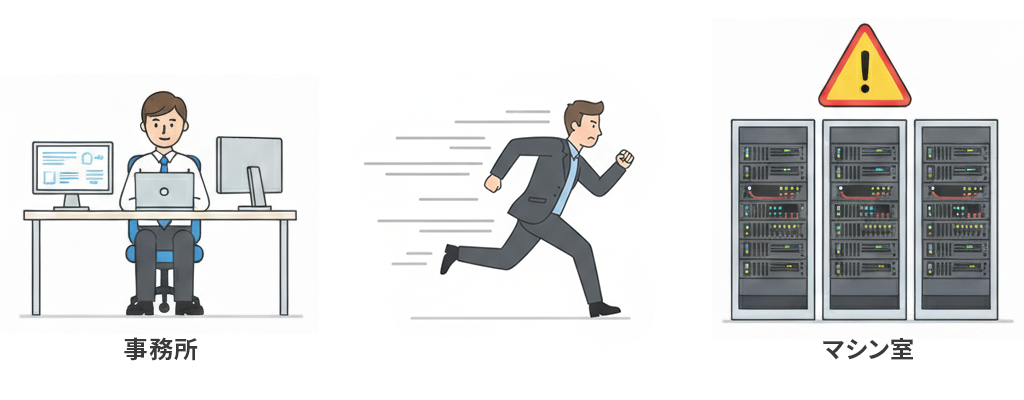

  • 無人運用している施設／設備、入退出の手続きに時間がかかるデータセンターなど、実機の目の前に行くのが難しい現場におすすめ

導入事例

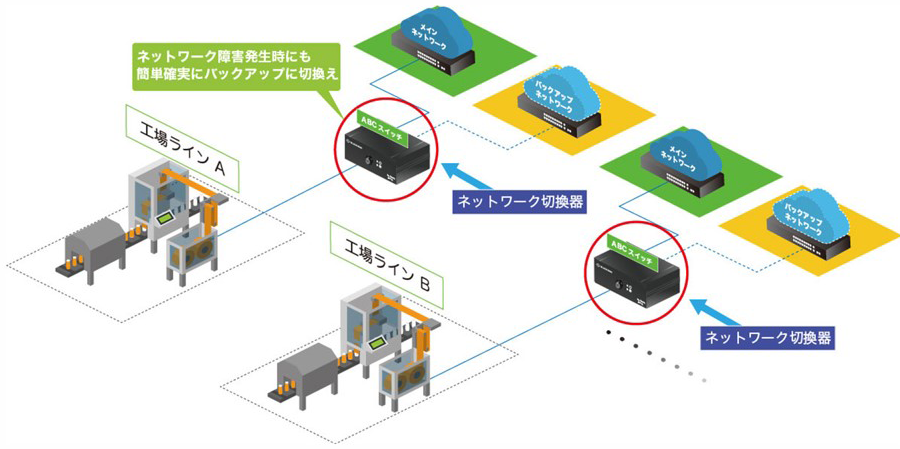

工場：生産ラインのネットワーク冗長化

  • 各生産ラインを担当している現場の方が、簡単／確実に予備系ネットワークへの切替が可能。
  • マニュアルを簡素化でき、トレーニングの頻度／時間も削減。
工場：生産ラインのネットワーク冗長化

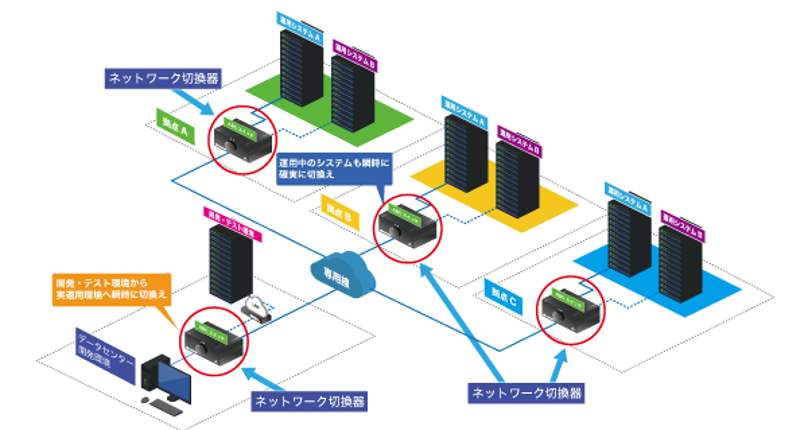

システム導入：本番環境と検証環境のネットワーク切り替え

  • 前面のダイヤルを回すだけで本番環境と、開発／検証環境用のネットワークを簡単に切替可能
  • 複雑なルータやL3スイッチの経路切替作業や懸念を無くし、作業ミスが発生しやすいケーブルの繋ぎ替えも不要
システム導入：本番環境と検証環境のネットワーク切り替え

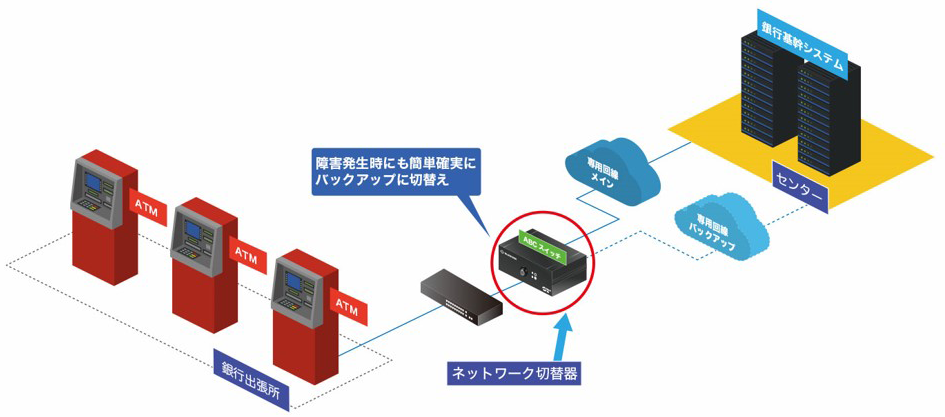

金融：店舗のATM回線の切り替え

  • 障害時にすぐにダイアルを回して、間違えることなく復旧が可能
  • 各店舗側では複雑なルーターやスイッチを不要にし、初期費用や運用・保守費用を低減
金融：店舗のATM回線の切り替え
