サーバーラックの電源管理を最適化！パンドウイット PDU選定ガイド｜パンドウイット
2026.06.17
- 商品情報
- お役立ち情報
パンドウイット、PDU、選定ガイド
「ラックの電源をより安全に管理したい」「遠隔から機器を再起動して保守の手間を減らしたい」
お客様から寄せられる多様な電源管理のニーズに対し、プロとして自信を持ってご提案できるのがパンドウイットのPDUソリューションです。
世界中のITインフラを支える確かな品質に加え、シンプルな「ベーシックPDU」から、
遠隔での電力監視・操作による運用保守の省力化を実現する「インテリジェントPDU」まで、現場に合わせた柔軟な選択が可能です。
本特集では、エンドユーザー様のシステム安定稼働と運用コスト削減を実現する、
パンドウイットのPDU（G5 / G6 / ES2Pシリーズ）の魅力と最適な選び方を徹底解説します。
※本特集でご紹介しているパンドウイット製PDU各シリーズは、近日GOYOUにて取扱開始予定です。販売開始まで今しばらくお待ちください。
PDUとは？
PDU（Power Distribution Unit）とは、データセンターやサーバールームのラックに搭載されたサーバー、ネットワーク機器、ストレージなどに対して、電力を安全かつ効率的に振り分けるための電源ユニットです。
ミッションクリティカルなITインフラにおいては、単なる「電源タップ」としての役割を超え、システムの安定稼働を支える重要なコンポーネントとして機能します。
PDUの主な機能とメリット
- 安定した電源分配：複数のラック搭載機器へ確実な電源供給を行います。
- 過電流事故の防止：ブレーカー機能を搭載しており、過負荷による予期せぬシステムダウンや火災リスクを防ぎます。
- 高度な電源管理（インテリジェント機能）：電流モニター、遠隔からの監視・管理、コンセント単位での遠隔電源ON/OFF操作など、運用保守を大幅に効率化する機能を備えたモデルもあります。

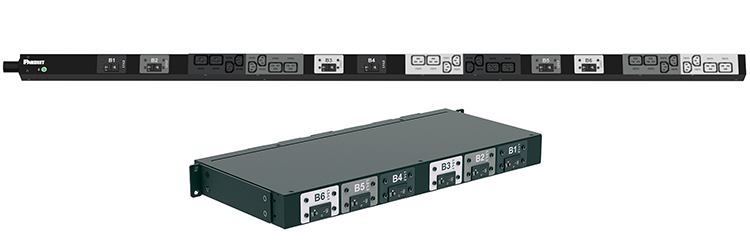

設置タイプ（縦型と横型）
ラックスペースの用途に合わせて、主に2つの形状から選択できます。
- 縦型（0U）：ラックの背面サイド（マウントアングル外）に縦に設置します。サーバー等を搭載するUスペースを消費しないため、機器の高密度実装に最適です。
- 横型（1U / 2U）：ラックのマウントアングルに水平に固定します。小型のラックや、機器の搭載数が少ない環境に適しています。
ベーシックPDUとインテリジェントPDUの違い
PDUは、大きく分けて「ベーシック」と「インテリジェント」の2種類が存在します。お客様の運用体制や要件に合わせて最適なタイプをご提案ください。
ベーシックPDU
機能がシンプルで、導入コストを抑えられるモデルです。
- 機能：ラック搭載機器への確実な電源分配と、ブレーカーによる過電流事故防止機能に特化。
- おすすめの提案先：初期費用を抑えたい現場や、現地での目視確認が容易な環境。
インテリジェントPDU
ベーシックPDUの機能に加え、ネットワーク経由での高度な監視・管理機能を搭載したモデルです。
- 機能：電流モニター、遠隔管理、コンセントごとの遠隔入り切り操作。
- 環境監視機能：オプションのセンサーを併用することで、ラック内の温度や湿度も一元管理可能。熱だまりによる機器の故障を未然に防ぎます。
- おすすめの提案先：専任の管理者が常駐していない拠点、リモートでのトラブルシューティング（強制再起動など）により保守工数を削減したいお客様。
パンドウイット PDUソリューションの「ここが推し！」
パンドウイット製品をお客様へおすすめしやすい3つの理由をご紹介します。
1. 幅広いラインアップであらゆるニーズに対応
シンプルなベーシックPDUから、きめ細かな電力監視とコンセント制御が可能な高度なインテリジェントPDUまで、要件にジャストフィットする製品を網羅しています。

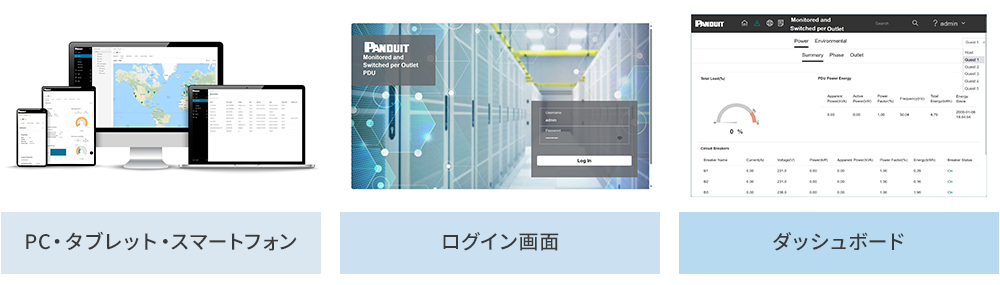

2. 専用ソフト不要！マルチデバイス対応の「WEB GUI」
パンドウイットのインテリジェントPDUは、専用の管理ソフトウェアを購入・インストールする必要がありません。
PC、タブレット、スマートフォンなど、複数のデバイスから使いやすいWEB GUIに直接アクセスし、直感的に電力の可視化と管理が可能です。
導入のハードルが低く、運用担当者の学習コストも削減できます。
3. 長期間の運用も安心！手厚い「製品保証」
ITインフラを長く安心してお使いいただくため、パンドウイットのPDUは長期間の保証を提供しています。
TCO（総所有コスト）の削減提案にも有効です。
- G5 / G6 シリーズ：3年間の標準保証 ＋ 最大3年間の有償延長保証
- ES2P シリーズ：標準3年保証 ＋ 製品登録で2年無償追加 ＝ 無償製品保証が最長5年
パンドウイットPDUの機能別ラインアップ
パンドウイットのPDUは、搭載されている機能のレベルに応じて以下の呼称が付けられています。
要件定義の際にご活用ください。
※左右にスクロールしてご覧いただけます ➔
| 区分 | 呼称（機能レベル） | 主な機能と特長 |
|---|---|---|
| ベーシックPDU | Basic | 信頼性の高いベーシックな電力分配。 |
| インテリジェントPDU | Monitored Input (MI) | PDU全体の入力電力監視。 |
| Monitored Switched (MS) | 入力電力監視 ＋ コンセント（アウトレット）の遠隔ON/OFF操作。 | |
| Monitored per Outlet (MPO) | 入力電力監視 ＋ コンセントごとの個別電力監視。 | |
| Monitored and Switched per Outlet (MSPO) | 入力およびコンセントごとの個別電力監視 ＋ コンセントの遠隔ON/OFF操作。 |
仕様や型番などの詳細は以下のカタログをご覧ください。
シリーズの特長（G5 / G6 / ES2P）
現場の環境やご予算に合わせて、最適なシリーズをお選びいただけます。
G5 シリーズ｜国内の標準的な環境に最適
日本のオフィス、工場、サーバールームなどで最も導入しやすいスタンダードモデルです。
対応環境：100V、200V環境に対応。
特長：日本のラック内機器への電源分配に最適な仕様。豊富なバリエーションであらゆるシステム構築に柔軟に対応します。
▶品質と信頼性
3年間の標準保証に加えて、オンラインで製品登録を行うと、さらに2年間の保証が追加されます。
・G5/G6 PDU 延長保証プログラム
・G5/G6 PDU製品登録方法
▶︎ホットスワップ対応
高コントラスト比の大型有機 LED ディスプレイ付きコントローラーはホットスワップ可能です
▶︎プラグ・アンド・プレイ環境センサー
オプションの環境センサーはプラグアンドプレイにより簡単に接続可能です
▶︎耐熱性
60°C の環境でも使用可能な耐熱グレード
▶︎リアルタイムモニター
電力、および環境をリアルタイムでモニタリングします
▶︎マルチデバイスWebGUI
有機 LED ディスプレイユニットはマルチデバイス対応の Web GUI により様々なデバイスで利用が可能です
▶︎高密度アウトレット
革新的なアウトレットの配置が高密度でありながら薄型を実現
▶︎冗長ネットワークアクセス
冗長ネットワークアクセス (RNA) で、冗長化した接続や独立した別々のネットワークから個別アクセス可能
▶︎強固なセキュリティ
高度な非対称暗号による拡張セキュリティ (SNMPv3 と RESTful/TLS) を複数のセキュリティスキャンツールで検証および強化しています
G6 シリーズ｜高機能・高電圧に対応した次世代モデル
大規模データセンターや、より高度なインテリジェント機能が求められる環境向けです。
対応環境：100V、200Vに加え、400Vの幅広い電圧環境に対応。
特長：最新のインテリジェント機能を搭載。高密度化・大容量化する最新ラックシステムの電源管理を強力にサポートします。
▶品質と信頼性
3年間の標準保証に加えて、オンラインで製品登録を行うと、さらに2年間の保証が追加されます。
・G5/G6 PDU 延長保証プログラム
・G5/G6 PDU製品登録方法
▶︎ホットスワップ対応
高コントラスト比の大型有機 LED ディスプレイ付きコントローラーはホットスワップ可能です
▶︎プラグ・アンド・プレイ環境センサー
オプションの環境センサーはプラグアンドプレイにより簡単に接続可能です
▶︎耐熱性
60°C の環境でも使用可能な耐熱グレード
▶︎リアルタイムモニター
電力、および環境をリアルタイムでモニタリングします
▶︎マルチデバイスWebGUI
有機 LED ディスプレイユニットはマルチデバイス対応の Web GUI により様々なデバイスで利用が可能です
▶︎高密度アウトレット
革新的なアウトレットの配置が高密度でありながら薄型を実現
▶︎冗長ネットワークアクセス
冗長ネットワークアクセス (RNA) で、冗長化した接続や独立した別々のネットワークから個別アクセス可能
▶︎強固なセキュリティ
高度な非対称暗号による拡張セキュリティ (SNMPv3 と RESTful/TLS) を複数のセキュリティスキャンツールで検証および強化しています

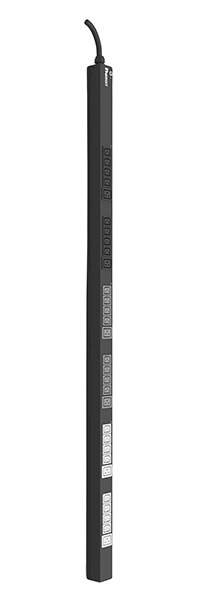

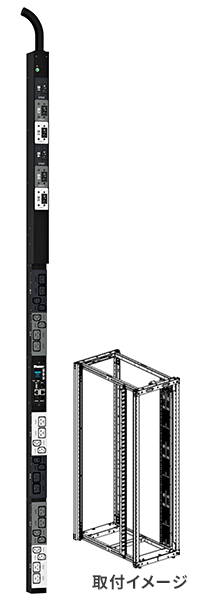

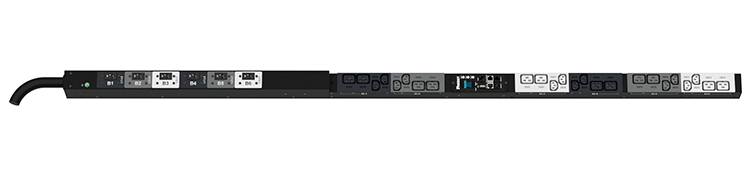

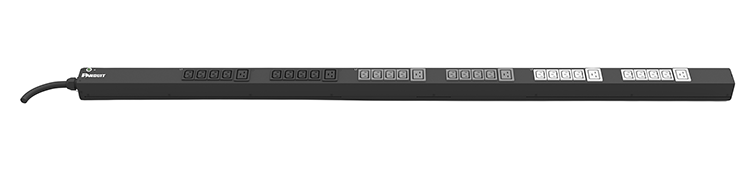

ES2P シリーズ｜高コスパ＆使い勝手抜群のエントリーモデル
コストパフォーマンスを追求しながらも、現場での使いやすさにこだわったモデルです。
特長：機能を厳選しつつ、抜け止めロック機能やコンビネーションアウトレット（C13/C19兼用）を採用。使い勝手がよく、カスタマイズ対応も可能です。
おすすめ：予算を抑えつつ、インテリジェント機能による管理・運用改善を図りたいお客様に最適です。
▶品質と信頼性
3年間の標準保証に加えて、オンラインで製品登録を行うと、さらに2年間の保証が追加されます。
・ES2P PDU製品登録方法
▶︎規模拡大に合わせ拡張可能
最大16台のPDUをデイジーチェーン接続し、IPアドレスの展開と保守を簡素化します
▶︎高温対応
高負荷時でも周囲温度55℃に耐えるよう、高品質な部品で製造されています
▶︎メガイーサネット
データセンター水準のネットワークスイッチとの自動ネゴシエーションにより、導入時間を短縮します
▶︎高密度アウトレット
省スペース設計と最適化されたPDU技術によって、スペースを有効活用します
▶︎プラグ＆プレイセンサー
デジタルセンサーがコントローラーと通信することで、設定と試運転を効率化し、同一バス上の複数センサーをサポートします
▶︎ホットスワップ対応
大型LCDディスプレイ付きのホットスワップ対応コントローラーです
▶︎マルチデバイスWebGUI
デバイスを自動検知する自己調整型Web GUIによって、ユーザーエクスペリエンスを向上させます
▶︎強固なセキュリティ
標準的な業界認定セキュリティスキャンをクリアするSNMP v3、TLS、暗号化セキュリティ。業界最高水準のセキュリティ対策で高スコアを獲得したPEN認定セキュリティ。
▶︎マルチカラーシャーシ
色分けされたシャーシにより、冗長電源構成における電源供給の識別が容易になります。受注生産（ETO）でのみ提供されます。
どのシリーズを選べばいいの？ 選定ガイド

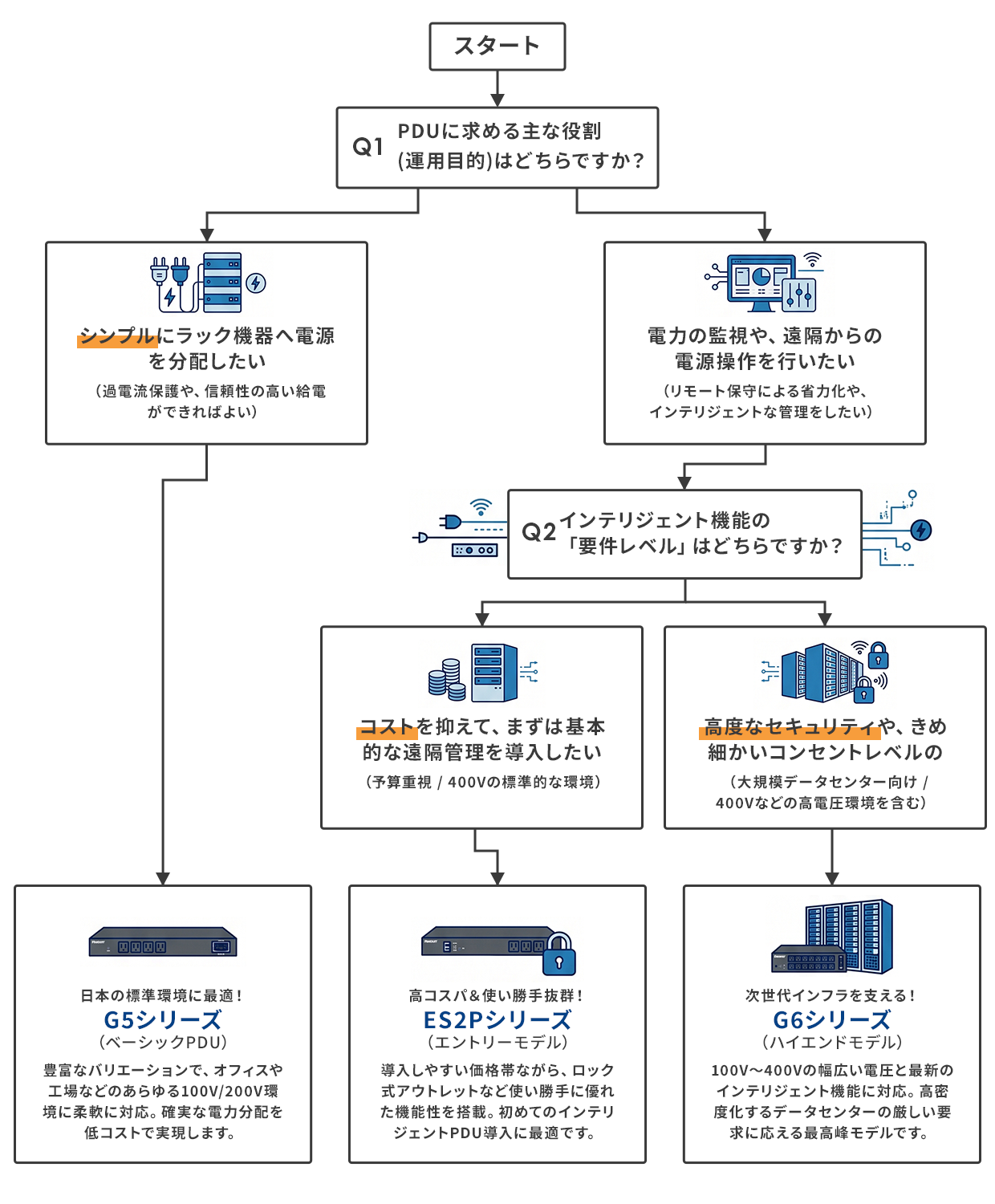

お客様の環境に最適なPDUを見つけるための簡単なフローチャートをご用意しました。
各シリーズの詳細比較
フローチャートで選んだシリーズの詳しい仕様や、他シリーズとの違いは以下の比較表でご確認ください。要件に合わせた最終チェックにご活用いただけます。
※左右にスクロールしてご覧いただけます ➔
| 項目 | G5シリーズ | G6シリーズ | ES2Pシリーズ |
|---|---|---|---|
| ターゲット層・用途 | 日本の標準的な環境向け （オフィス、一般サーバールーム） |
次世代インフラ向け （大規模データセンター、高負荷環境） |
コスト重視・エントリー向け （予算を抑えつつ管理を向上） |
| 対応電圧 | 100V / 200V | 100V / 200V / 400V （高電圧・高密度環境に最適） |
100V / 200V （※一部400V対応モデルあり） |
| インテリジェント機能 | MI / MS / MPO / MSPO | 最新の高度なインテリジェント機能 | 厳選された基本管理機能 |
| 特筆すべき機能 | 豊富なバリエーション | 高電圧・高密度対応 | ロック式、 コンビネーションアウトレット |
| 保証期間 | 3年（＋最大3年延長有償） | 3年（＋最大3年延長有償） | 3年（＋登録で最長5年無償） |
| 価格帯の目安 | スタンダード | ハイエンド | エントリー（高コスパ） |
すべての製品のラインナップ
仕様書に記載されている製品のラインナップをご確認いただけます。
シリーズ名をクリック／タップいただくと、ラインナップが表示されます。
G5／G6製品ラインナップ
ベーシックシリーズ
※左右にスクロールしてご覧いただけます →
| シリーズ | フォームファクタ | 入力プラグタイプ | 入力電圧範囲 | 入力電流(相ごと) | サーキットブレーカー | 皮相電力(kVA) | アウトレット数 | アウトレットタイプ | 出力電圧 | パンドウイット部品番号 |
|---|---|---|---|---|---|---|---|---|---|---|
| 100-240VAC、単相 | ||||||||||
| G5 | 1U | NEMA L5-20P | 100-120VAC | 20 | 0 | 1.9 kVA | 12 | (12)5-20R | 100 | P12BF6M-BL6C |
| G5 | 1U | NEMA L6-20P | 200-240VAC | 20 | 0 | 3.3 kVA | 12 | (12)C13 | 200 | P12BF7M-BL6C |
| G5 | 1U | NEMA L6-30P | 200-240VAC | 30 | 2 | 5.0 kVA | 12 | (12)C13 | 200 | P12BF8M-BL6C |
| G5 | 0U ハーフ | NEMA L5-20P | 100-120VAC | 20 | 0 | 1.9 kVA | 16 | (16)5-20R | 100 | P16BF9M-BL1C |
| G5 | 2U | NEMA L5-30P | 100-120VAC | 30 | 2 | 2.9 kVA | 16 | (16)5-20R | 100 | P16BG0M-BL6C |
| G5 | 0U ハーフ | NEMA L6-30P | 200-240VAC | 30 | 2 | 5.0 kVA | 20 | (20)C13 | 200 | P20BG2M-BL1C |
| G5 | 0U ハーフ | NEMA L5-20P | 100-120VAC | 20 | 0 | 1.9 kVA | 22 | (20)C13, (2)C19 | 100 | P22BG3M-BL1C |
| G5 | 0U ハーフ | NEMA L5-30P | 100-120VAC | 30 | 2 | 2.9 kVA | 22 | (22)5-20R | 100 | P22BG4M-BL1C |
| G5 | 0U ハーフ | NEMA L6-20P | 200-240VAC | 20 | 0 | 3.3 kVA | 22 | (20)C13, (2)C19 | 200 | P22BG5M-BL1C |
| G5 | 0U ハーフ | NEMA L5-30P | 100-120VAC | 30 | 2 | 2.9 kVA | 22 | (22)5-20R | 100 | P22BH9M-BL1R |
| G5 | 0U ミドル | NEMA L6-30P | 200-240VAC | 30 | 2 | 5.0 kVA | 24 | (20)C13, (4)C19 | 200 | P24BG7M-BL1C |
| G5 | 0U ミドル | NEMA L6-30P | 200-240VAC | 30 | 2 | 5.0 kVA | 42 | (36)C13, (6)C19 | 200 | P42BH0M-BL1C |
| G5 | 0U ミドル | NEMA L6-30P | 200-240VAC | 30 | 2 | 5.0 kVA | 42 | (36)C13, (6)C19 | 200 | P42BJ0M-BL1R |
| 200-240VAC、三相 | ||||||||||
| G5 | 1U | IEC 60309 3P+E 9h 60A (IP44) | 200-240VAC | 60 | 6 | 17.3 kVA | 6 | (6)C19 | 200 | P06B03M |
| G5 | 0U フル | IEC 60309 3P+E 9h 60A (IP44) | 200-240VAC | 60 | 6 | 17.3 kVA | 24 | (12)C13, (12)C19 | 200 | P24B14M |
| G5 | 1U | NEMA L15-30P | 200-240VAC, DELTA | 30 | 3 | 8.6 kVA | 6 | (6)C19 | 200 | P06BF5M-BL6C |
| G5 | 0U ハーフ | NEMA L15-30P | 200-240VAC, DELTA | 30 | 3 | 8.6 kVA | 18 | (18)C13 | 200 | P18BG1M-BL1C |
| G5 | 0U ミドル | NEMA L15-30P | 200-240VAC, DELTA | 30 | 3 | 8.6 kVA | 36 | (30)C13, (6)C19 | 200 | P36BG8M-BL1C |
| G5 | 0U フル | NEMA L15-30P | 200-240VAC, DELTA | 30 | 3 | 8.6 kVA | 42 | (36)C13, (6)C19 | 200 | P42BH1M-BL1C |
| 415VAC、三相 | ||||||||||
| G5 | 1U | IEC 60309 3P+N+E 6h 16A (IP44) | 346-415VAC | 16 | 0 | 11.0 kVA | 6 | (6)C19 | 240 | P06B37M |
| G5 | 1U | IEC 60309 3P+N+E 6h 32A (IP44) | 346-415VAC | 32 | 6 | 22.0 kVA | 6 | (6)C19 | 240 | P06B38M |
| G5 | 0U フル | IEC 60309 3P+N+E 6h 32A (IP44) | 346-415VAC | 32 | 6 | 22.0 kVA | 24 | (12)C13, (12)C19 | 240 | P24B12M |
| G5 | 0U ミドル | IEC 60309 3P+N+E 6h 16A (IP44) | 346-415VAC | 16 | 0 | 11.0 kVA | 30 | (24)C13, (6)C19 | 240 | P30B13M |
| G5 | 0U フル | IEC 60309 3P+N+E 6h 32A (IP44) | 346-415VAC | 32 | 6 | 22.0 kVA | 42 | (30)C13, (12)C19 | 240 | P42B11M |
| G5 | 0U ミドル | IEC 60309 3P+N+E 6h 16A (IP44) | 346-415VAC | 16 | 0 | 11.0 kVA | 42 | (36)C13, (6)C19 | 240 | P42B44M |
| G5 | 1U | NEMA L22-30P | 346-415VAC | 30 | 6 | 17.3 kVA | 6 | (6)C19 | 240 | P06B04M |
| G5 | 0U フル | NEMA L22-30P | 346-415VAC | 30 | 6 | 17.3 kVA | 24 | (12)C13, (12)C19 | 240 | P24B02M |
| G5 | 0U フル | NEMA L22-30P | 346-415VAC | 30 | 6 | 17.3 kVA | 36 | (24)C13, (12)C19 | 240 | P36B02M |
| G5 | 0U フル - ワイド | NEMA L22-30P | 346-415VAC | 30 | 6 | 17.3 kVA | 48 | (48)C13 | 240 | P48B03M |
| G5 | 0U フル - ワイド | NEMA L22-30P | 346-415VAC | 30 | 6 | 17.3 kVA | 54 | (48)C13, (6)C19 | 240 | P54B03M |
MI（Monitored Input）シリーズ
※左右にスクロールしてご覧いただけます →
| シリーズ | フォームファクタ | 入力プラグタイプ | 入力電圧範囲 | 入力電流(相ごと) | サーキットブレーカー | 皮相電力(kVA) | アウトレット数 | アウトレットタイプ | 出力電圧 | パンドウイット商品番号 |
|---|---|---|---|---|---|---|---|---|---|---|
| 100-240VAC、単相 | ||||||||||
| G5 | 1U | NEMA L5-20P | 100-120VAC | 20 | 0 | 1.9 kVA | 8 | (8)5-20R | 100 | P08DE8M-BL6C |
| G5 | 1U | NEMA L6-20P | 200-240VAC | 20 | 0 | 3.3 kVA | 12 | (12)C13 | 200 | P12DE9M-BL6C |
| G5 | 2U | NEMA L5-30P | 100-120VAC | 30 | 2 | 2.9 kVA | 16 | (16)5-20R | 100 | P16DF0M-BL6C |
| G5 | 2U | NEMA L6-30P | 200-240VAC | 30 | 2 | 5.0 kVA | 16 | (12)C13, (4)C19 | 200 | P16DF1M-BL6C |
| G5 | 0U ハーフ | NEMA L5-20P | 100-120VAC | 20 | 0 | 1.9 kVA | 16 | (16)5-20R | 100 | P16DF2M-BL1C |
| G5 | 0U ミドル | NEMA L6-30P | 200-240VAC | 30 | 2 | 5.0 kVA | 24 | (20)C13, (4)C19 | 200 | P24DF3M-BL1C |
| G5 | 0U ミドル | NEMA L5-30P | 100-120VAC | 30 | 2 | 2.9 kVA | 24 | (24)5-20R | 100 | P24DF4M-BL1C |
| G5 | 0U ミドル | NEMA L6-20P | 200-240VAC | 20 | 0 | 3.3 kVA | 24 | (20)C13, (4)C19 | 200 | P24DF5M-BL1C |
| G5 | 0U ミドル | NEMA L5-30P | 100-120VAC | 30 | 2 | 2.9 kVA | 24 | (24)5-20R | 100 | P24DG9M-BL1R |
| G5 | 0U フル | NEMA L6-30P | 200-240VAC | 30 | 2 | 5.0 kVA | 38 | (32)C13, (6)C19 | 200 | P38DF9M-BL1C |
| G5 | 0U フル | NEMA L6-30P | 200-240VAC | 30 | 2 | 5.0 kVA | 38 | (32)C13, (6)C19 | 200 | P38DH0M-BL1R |
| 200-240VAC、三相 | ||||||||||
| G6 | 0U フル | IEC 60309 3P+E 9h 60A (IP44) | 200-240VAC | 60 | 6 | 17.3 kVA | 24 | (12)C13, (12)C19 | 200 | P24D34G |
| EL2P | 0U フル | IEC 60309 3P+E 9h 60A (IP44) | 200-240VAC | 60 | 6 | 17.3 kVA | 42 | (21)C13/C15, (21) C13/C15/C19/C21 | 200 | E42D20L |
| G5 | 1U | NEMA L15-30P | 200-240VAC, DELTA | 30 | 3 | 8.6 kVA | 6 | (6)C19 | 200 | P06DE6M-BL6C |
| G5 | 0U ミドル | NEMA L15-30P | 200-240VAC, DELTA | 30 | 3 | 8.6 kVA | 24 | (18)C13, (6)C19 | 200 | P24DF6M-BL1C |
| G5 | 0U フル | NEMA L15-30P | 200-240VAC, DELTA | 30 | 3 | 8.6 kVA | 36 | (30)C13, (6)C19 | 200 | P36DF8M-BL1C |
| 415VAC、 三相 | ||||||||||
| G5 | 1U | IEC 60309 3P+N+E 6h 16A (IP44) | 346-415VAC | 16 | 0 | 11.0 kVA | 6 | (6)C19 | 240 | P06D38M |
| G5 | 1U | IEC 60309 3P+N+E 6h 32A (IP44) | 346-415VAC | 32 | 6 | 22.0 kVA | 6 | (6)C19 | 240 | P06D39M |
| G6 | 0U フル | IEC 60309 3P+N+E 6h 32A (IP44) | 346-415VAC | 32 | 6 | 22.0 kVA | 24 | (12)C13, (12)C19 | 240 | P24D43G |
| G6 | 0U ミドル | IEC 60309 3P+N+E 6h 16A (IP44) | 346-415VAC | 16 | 0 | 11.0 kVA | 30 | (24)C13, (6)C19 | 240 | P30D05G |
| EL2P | 0U フル | IEC 60309 3P+N+E 6h 32A (IP44) | 346-415VAC | 32 | 6 | 22.0 kVA | 42 | (30)C13, (12)C19 | 240 | E42D04L |
| EL2P | 0U フル | IEC 60309 3P+N+E 6h 30A/32A (IP44) | 346-415VAC | 30 | 6 | 22.0 kVA | 48 | (24)C13/C15, (24) C13/C15/C19/C21 | 240 | E48D20L |
| EL2P | 0U フル | IEC 60309 3P+N+E 6h 16A (IP44) | 346-415VAC | 16 | 0 | 11.0 kVA | 42 | (36)C13, (6)C19 | 240 | E42D42L |
| G5 | 1U | NEMA L22-30P | 346-415VAC | 30 | 6 | 17.3 kVA | 6 | (6)C19 | 240 | P06D02M |
| G5 | 0U フル | NEMA L22-30P | 346-415VAC | 30 | 6 | 17.3 kVA | 24 | (12)C13, (12)C19 | 240 | P24D04M |
| G5 | 0U フル | NEMA L22-30P | 346-415VAC | 30 | 6 | 17.3 kVA | 36 | (24)C13, (12)C19 | 240 | P36D02M |
| G5 | 0U フル - ワイド | NEMA L22-30P | 346-415VAC | 30 | 6 | 17.3 kVA | 48 | (48)C13 | 240 | P48D03M |
| EL2P | 0U フル + | NEMA L22-30P | 346-415VAC | 30 | 6 | 17.3 kVA | 42 | (36)C13, (6)C19 | 240 | E42D07L |
| EL2P | 0U フル | IEC 60309 3P+N+E 6h 60A/63A (IP44) | 346-415VAC | 60 | 12 | 34.5 kVA | 42 | (21)C13/C15,(21) C13/C15/C19/C21 | 240 | E42D21L |
MPO（Monitored Per Outlet）シリーズ
※左右にスクロールしてご覧いただけます →
| シリーズ | フォームファクタ | 入力プラグタイプ | 入力電圧範囲 | 入力電流(相ごと) | サーキットブレーカー | 皮相電力(kVA) | アウトレット数 | アウトレットタイプ | 出力電圧 | パンドウイット部品番号 |
|---|---|---|---|---|---|---|---|---|---|---|
| 100-240VAC、単相 | ||||||||||
| G5 | 0U フル | NEMA L6-30P | 200-240VAC | 30 | 2 | 5.0 kVA | 24 | (20)C13, (4)C19 | 200 | P24FC0M-BL1C |
| G5 | 0U フル | NEMA L6-30P | 200-240VAC | 30 | 2 | 5.0 kVA | 36 | (30)C13, (6)C19 | 200 | P36FC3M-BL1C |
| 200-240VAC、三相 | ||||||||||
| G5 | 0U フル | IEC 60309 3P+E 9h 60A (IP44) | 200-240VAC | 60 | 6 | 17.3 kVA | 24 | (12)C13, (12)C19 | 200 | P24F05M |
| G5 | 0U フル | NEMA L15-30P | 200-240VAC, DELTA | 30 | 3 | 8.6 kVA | 24 | (18)C13, (6)C19 | 200 | P24FC1M-BL1C |
| G5 | 0U フル | NEMA L15-30P | 200-240VAC, DELTA | 30 | 3 | 8.6 kVA | 36 | (30)C13, (6)C19 | 200 | P36FC5M-BL1C |
| G5 | 0U フル | NEMA L15-30P | 200-240VAC, DELTA | 30 | 3 | 8.6 kVA | 36 | (30)C13, (6)C19 | 200 | P36FC9M-BL1B |
| G5 | 0U フル | NEMA L15-30P | 200-240VAC, DELTA | 30 | 3 | 8.6 kVA | 36 | (30)C13, (6)C19 | 200 | P36FC9M-YL1B |
| 415VAC、三相 | ||||||||||
| G5 | 0U フル | IEC 60309 3P+N+E 6h 32A (IP44) | 346-415VAC | 32 | 6 | 22.0 kVA | 24 | (12)C13, (12)C19 | 240 | P24F08M |
| G6 | 0U フル | IEC 60309 3P+N+E 6h 16A (IP44) | 346-415VAC | 16 | 0 | 11.0 kVA | 36 | (30)C13, (6)C19 | 240 | P36F12G |
| EL2P | 0U フル - ワイド | IEC 60309 3P+N+E 6h 32A (IP44) | 346-415VAC | 32 | 6 | 22.0 kVA | 36 | (24)C13, (12)C19 | 240 | E36F13L |
| G5 | 0U フル | NEMA L22-30P | 346-415VAC | 30 | 6 | 17.3 kVA | 24 | (12)C13, (12)C19 | 240 | P24F10M |
| G5 | 0U フル | NEMA L22-30P | 346-415VAC | 30 | 6 | 17.3 kVA | 24 | (18)C13, (6)C19 | 240 | P24F16M |
| G5 | 0U フル | NEMA L22-30P | 346-415VAC | 30 | 6 | 17.3 kVA | 24 | (24)C13 | 240 | P24F17M |
| G5 | 0U フル - ワイド | NEMA L22-30P | 346-415VAC | 30 | 6 | 17.3 kVA | 36 | (24)C13, (12)C19 | 240 | P36F02M |
| G5 | 0U フル - ワイド | NEMA L22-30P | 346-415VAC | 30 | 6 | 17.3 kVA | 36 | (30)C13, (6)C19 | 240 | P36F06M |
| G5 | 0U フル -ワイド + | NEMA L22-30P | 346-415VAC | 30 | 6 | 17.3 kVA | 48 | (48)C13 | 240 | P48F04M |
| G5 | 0U フル -ワイド + | NEMA L22-30P | 346-415VAC | 30 | 6 | 17.3 kVA | 48 | (42)C13, (6)C19 | 240 | P48F06M |
MS（Monitored Switched）シリーズ
※左右にスクロールしてご覧いただけます →
| シリーズ | フォームファクタ | 入力プラグタイプ | 入力電圧範囲 | 入力電流(相ごと) | サーキットブレーカー | 皮相電力(kVA) | アウトレット数 | アウトレットタイプ | 出力電圧 | パンドウイット部品番号 |
|---|---|---|---|---|---|---|---|---|---|---|
| 200-240VAC、三相 | ||||||||||
| G6 | 0U フル | IEC 60309 3P+E 9h 60A(IP44) | 200-240VAC | 60 | 6 | 17.3 kVA | 24 | (12)C13, (12)C19 | 200 | P24E32G |
| EL2P | 0U フル | IEC 60309 3P+E 9h 60A(IP44) | 200-240VAC | 60 | 6 | 17.3 kVA | 42 | (21)C13/C15, (21) | 200 | E42E24L |
| 415VAC、三相 | ||||||||||
| G5 | 0U フル | IEC 60309 3P+N+E 6h 16A (IP44) | 346-415VAC | 16 | 0 | 11.0 kVA | 24 | (18)C13, (6)C19 | 240 | P24E02M |
| G6 | 0U フル | IEC 60309 3P+N+E 6h 32A (IP44) | 346-415VAC | 32 | 6 | 22.0 kVA | 24 | (12)C13, (12)C19 | 240 | P24E03G |
| G6 | 0U フル | IEC 60309 3P+N+E 6h 16A(IP44) | 346-415VAC | 16 | 0 | 11.0 kVA | 36 | (30)C13, (6)C19 | 240 | P36E08G |
| G6 | 0U フル - ワイド | IEC 60309 3P+N+E 6h 32A(IP44) | 346-415VAC | 32 | 6 | 22.0 kVA | 36 | (24)C13, (12)C19 | 240 | P36E09G |
| EL2P | 0U フル | IEC 60309 3P+N+E 6h 30A/32A (IP44) | 346-415VAC | 30 | 6 | 22.0 kVA | 48 | (24)C13/C15, (24) C13/15/C19/C21 | 240 | E48E20L |
| G5 | 0U フル | NEMA L22-30P | 346-415VAC | 30 | 6 | 17.3 kVA | 24 | (12)C13, (12)C19 | 240 | P24E06M |
| G5 | 0U フル | NEMA L22-30P | 346-415VAC | 30 | 6 | 17.3 kVA | 24 | (18)C13, (6)C19 | 240 | P24E12M |
| G5 | 0U フル | NEMA L22-30P | 346-415VAC | 30 | 6 | 17.3 kVA | 24 | (24)C13 | 240 | P24E13M |
| G5 | 0U フル - ワイド | NEMA L22-30P | 346-415VAC | 30 | 6 | 17.3 kVA | 36 | (24)C13, (12)C19 | 240 | P36E02M |
| G5 | 0U フル - ワイド | NEMA L22-30P | 346-415VAC | 30 | 6 | 17.3 kVA | 36 | (30)C13, (6)C19 | 240 | P36E06M |
| G5 | 0U フル - ワイド + | NEMA L22-30P | 346-415VAC | 30 | 6 | 17.3 kVA | 48 | (48)C13 | 240 | P48E04M |
| G5 | 0U フル - ワイド + | NEMA L22-30P | 346-415VAC | 30 | 6 | 17.3 kVA | 48 | (42)C13, (6)C19 | 240 | P48E06M |
| EL2P | 0U フル - ワイド | IEC 60309 3P+N+E 6h 60/63A(IP44) | 346-415VAC | 60 | 12 | 34.5 kVA | 48 | (24)C13/C15, (24) C13/C15/C19/C21 | 240 | E48E25L |
MSPO（Monitored & Switched Per Outlet）シリーズ
※左右にスクロールしてご覧いただけます →
| シリーズ | フォームファクタ | 入力プラグタイプ | 入力電圧範囲 | 入力電流(相ごと) | サーキットブレーカー | 皮相電力(kVA) | アウトレット数 | アウトレットタイプ | 出力電圧 | パンドウイット部品番号 |
|---|---|---|---|---|---|---|---|---|---|---|
| 100-240VAC、単相 | ||||||||||
| G6 | 0U フル | NEMA L6-30P | 200-240VAC | 30 | 2 | 5.0 kVA | 36 | (30)C13, (6)C19 | 200 | P36GF2G-BL1C |
| 200-240VAC、三相 | ||||||||||
| G6 | 0U フル | IEC 60309 3P+E 9h 60A (IP44) | 200-240VAC | 60 | 6 | 17.3 kVA | 24 | (12)C13, (12)C19 | 200 | P24G05G |
| G6 | 0U フル | IEC 60309 3P+E 9h 60A (IP44) | 200-240VAC | 60 | 6 | 17.3 kVA | 42 | (21)C13/C15, (21) C13/C15/C19/C21 | 200 | P42G20G |
| 415VAC、三相 | ||||||||||
| G5 | 0U フル | IEC 60309 3P+N+E 6h 16A (IP44) | 346-415VAC | 16 | 0 | 11.0 kVA | 24 | (18)C13, (6)C19 | 240 | P24G07M |
| G6 | 0U フル | IEC 60309 3P+N+E 6h 32A (IP44) | 346-415VAC | 32 | 6 | 22.0 kVA | 24 | (12)C13, (12)C19 | 240 | P24G08G |
| G6 | 0U フル | IEC 60309 3P+N+E 6h 16A (IP44) | 346-415VAC | 16 | 0 | 11.0 kVA | 36 | (30)C13, (6)C19 | 240 | P36G15G |
| G6 | 0U フル - ワイド | IEC 60309 3P+N+E 6h 32A (IP44) | 346-415VAC | 32 | 6 | 22.0 kVA | 36 | (24)C13, (12)C19 | 240 | P36G16G |
| EL2P | 0U フル | IEC 60309 3P+N+E 6h 32A (IP44) | 346-415VAC | 32 | 6 | 22.0 kVA | 36 | (24)C13, (12)C19 | 240 | E36G33L |
| EL2P | 0U フル | IEC 60309 3P+N+E 6h 30A/32A (IP44) | 346-415VAC | 30 | 6 | 17.3 kVA | 48 | (24)C13/C15, (24) C13/15/C19/C21 | 240 | E48G30L |
| EL2P | 0U フル | IEC 60309 3P+N+E 6h 60/63A (IP44) | 346-415VAC | 60 | 12 | 34.5 kVA | 42 | (21)C13/C15, (21) C13/C15/C19/C21 | 240 | E42G01L |
| G6 | 0U フル | IEC 60309 3P+N+E 6h 60/63A (IP44) | 346-415VAC | 60 | 12 | 34.5 kVA | 42 | (21)C13/C15, (21) C13/C15/C19/C21 | 240 | P42G21G |
| G5 | 0U フル | NEMA L22-30P | 346-415VAC | 30 | 6 | 17.3 kVA | 24 | (12)C13, (12)C19 | 240 | P24G10M |
| G5 | 0U フル | NEMA L22-30P | 346-415VAC | 30 | 6 | 17.3 kVA | 24 | (18)C13, (6)C19 | 240 | P24G18M |
| G5 | 0U フル | NEMA L22-30P | 346-415VAC | 30 | 6 | 17.3 kVA | 24 | (24)C13 | 240 | P24G19M |
| G5 | 0U フル - ワイド | NEMA L22-30P | 346-415VAC | 30 | 6 | 17.3 kVA | 36 | (18)C13, (12)C19 | 240 | P36G02M |
| G5 | 0U フル - ワイド | NEMA L22-30P | 346-415VAC | 30 | 6 | 17.3 kVA | 36 | (30)C13, (6)C19 | 240 | P36G06M |
| EL2P | 0U フル - ワイド + | NEMA L22-30P | 346-415VAC | 30 | 6 | 17.3 kVA | 48 | (48)C13 | 240 | E48G04L |
| G5 | 0U フル - ワイド + | NEMA L22-30P | 346-415VAC | 30 | 6 | 17.3 kVA | 48 | (31)C13, (6)C19 | 240 | P48G06M |
ES2P製品ラインナップ
ベーシックシリーズ
※左右にスクロールしてご覧いただけます →
| 部品番号 | 入力電圧(VAC) | 入力電流(相ごと) | フォームファクタ | 入力プラグタイプ | サーキットブレーカー | 皮相電力(kVA) | アウトレット数 | アウトレット構成 | 長さ mm(インチ) | 幅 mm(インチ) | 奥行き mm(インチ) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| E30B13M | 346-415、WYE | 16/3 | 0U ミドル | IEC 60309 3P+N+E | 0 | 11 | 30 | (24)C13、(6)C19 | 1490 (58.6) | 55 (2.1) | 53 (2.0) |
| E42B11M | 346-415、WYE | 32/3 | 0U フル | IEC 60309 3P+N+E | 6 | 22 | 42 | (30)C13、(12)C19 | 1750 (68.8) | 55 (2.1) | 53 (2.0) |
| E42B12M-BU1C (筐体色: 青) |
346-415 VAC | 32A | 0U フル | IEC 60309 3P+N+E 6h 32A | 6 | 22 | 42 | (30)C13 (12)C13/C15/C19/C21 (すべてロック式) |
1750 (68.8) | 55 (2.1) | 53 (2.0) |
| E42B12M-RD1C (筐体色: 赤) |
346-415 VAC | 32A | 0U フル | IEC 60309 3P+N+E 6h 32A | 6 | 22 | 42 | (30)C13 (12)C13/C15/C19/C21 (すべてロック式) |
1750 (68.8) | 55 (2.1) | 53 (2.0) |
MI (Monitored Input) シリーズ
※左右にスクロールしてご覧いただけます →
| 部品番号 | 入力電圧(VAC) | 入力電流(相ごと) | フォームファクタ | 入力プラグタイプ | サーキットブレーカー | 皮相電力(kVA) | アウトレット数 | アウトレット構成 | 長さ mm(インチ) | 幅 mm(インチ) | 奥行き mm(インチ) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| E24D12M | 346-415、WYE | 16/3 | 0U ミドル | IEC 60309 3P+N+E 6h 16A (IP44) | 0 | 11 | 24 | (21)C13、(3)C19 | 1490 (58.6) | 55 (2.1) | 53 (2.0) |
| E36D01M | 346-415、WYE | 32/3 | 0U フル | IEC 60309 3P+N+E 6h 32A (IP44) | 6 | 22 | 36 | (24)C13、(12)C19 | 1750 (68.8) | 55 (2.1) | 53 (2.0) |
MS (Monitored Switched) シリーズ
※左右にスクロールしてご覧いただけます →
| 部品番号 | 入力電圧(VAC) | 入力電流(相ごと) | フォームファクタ | 入力プラグタイプ | サーキットブレーカー | 皮相電力(kVA) | アウトレット数 | アウトレット構成 | 長さ mm(インチ) | 幅 mm(インチ) | 奥行き mm(インチ) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| E24E02M | 346-415、WYE | 16/3 | 0U フル | IEC 60309 3P+N+E 6h 16A (IP44) | 0 | 11 | 24 | (18)C13、(6)C19 | 1750 (68.8) | 55 (2.1) | 68 (2.6) |
| E24E03M | 346-415、WYE | 32/3 | 0U フル | IEC 60309 3P+N+E 6h 32A (IP44) | 6 | 22 | 24 | (18)C13、(6)C19 | 1750 (68.8) | 55 (2.1) | 68 (2.6) |
MPO (Monitored Per Outlet) シリーズ
※左右にスクロールしてご覧いただけます →
| 部品番号 | 入力電圧(VAC) | 入力電流(相ごと) | フォームファクタ | 入力プラグタイプ | サーキットブレーカー | 皮相電力(kVA) | アウトレット数 | アウトレット構成 | 長さ mm(インチ) | 幅 mm(インチ) | 奥行き mm(インチ) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| E36F12M | 346-415、WYE | 16/3 | 0U フル | IEC 60309 3P+N+E 6h 16A (IP44) | 0 | 11 | 36 | (30)C13、(6)C19 | 1750 (68.8) | 55 (2.1) | 68 (2.6) |
| E24F08M | 346-415、WYE | 32/3 | 0U フル | IEC 60309 3P+N+E 6h 16A (IP44) | 6 | 22 | 24 | (18)C13、(6)C19 | 1750 (68.8) | 55 (2.1) | 68 (2.6) |
MSPO (Monitored & Switched Per Outlet) シリーズ
※左右にスクロールしてご覧いただけます →
| 部品番号 | 入力電圧(VAC) | 入力電流(相ごと) | フォームファクタ | 入力プラグタイプ | サーキットブレーカー | 皮相電力(kVA) | アウトレット数 | アウトレット構成 | 長さ mm(インチ) | 幅 mm(インチ) | 奥行き mm(インチ) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| E24G07M | 346-415、WYE | 16/3 | 0U フル | IEC 60309 3P+N+E 6h 16A (IP44) | 0 | 11 | 24 | (18)C13、(6)C19 | 1750 (68.8) | 55 (2.1) | 68 (2.6) |
| E24G08M | 346-415、WYE | 32/3 | 0U フル | IEC 60309 3P+N+E 6h 32A (IP44) | 6 | 22 | 24 | (18)C13、(6)C19 | 1750 (68.8) | 55 (2.1) | 68 (2.6) |
ご紹介しているメーカー・商品に関するご不明点は
もちろん、
「要件・要望にあわせた機器提案をしてほしい」
「商品を購入する前に、まずは相談したい」など
商品の選定・納期の遅延に
お困りの皆様は、ぜひ一度ご相談ください！
お問い合わせの際は、弊社営業担当 または
以下お問い合わせフォームまでご連絡ください。
新着記事
-
2026/07/02
Cat6A最細径φ6.5mmを実現したREELEX II梱包方式UTPケーブル新発売！
- 商品情報
- お役立ち情報
パンドウイット、Cat6A
-
2026/07/01
現場の熱中症リスクをの『見える化』と『周知』を強力にサポート！
- 商品情報
- お役立ち情報
星和電機、安全管理
-
2026/06/17
選定に便利なフローチャートあり！パンドウイットのPDU（G5 / G6 / ES2Pシリーズ）の魅力と最適な選び方を徹底解説！
- 商品情報
- お役立ち情報
パンドウイット、PDU、選定ガイド
-
2026/06/10
既設の屋外キャビネットに貼るだけ！夏の熱対策に遮熱シート「Mirror Star」をご紹介！
- 商品情報
星和電機、遮熱
